浸没式汽水混合器结构
汽水混合器 |浸没式汽水混合器| 汽水混合加热器｜生水加热器
加入时间：2017-8-20 16:47:48　　点击：次
１、结构

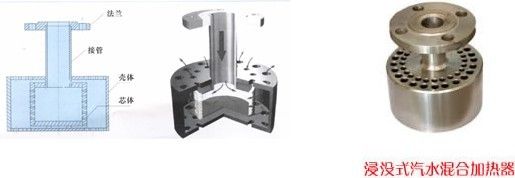

如图所示，浸没式加热器山芯体、壳体、 接管和法兰四部分构成。芯体材质为铸钢，表面镀铬，其他部分均为不锈钢精加工面成。
①进入芯体的蒸汽，沿侧壁斜向小孔高速喷出，其动能为水吸收，推动水沿芯体边缘切线方向流动，以较大角度与壳体内壁接触，受壳体阻拦面旋转。由于壳体容积设汁合理，水流旋转速度适宜且稳定。
②旋转水流不仅能更好地吸收蒸汽动能，消除噪声，也将蒸汽流冲散形成大量的微小汽水单元组合体，这种小体积的组合体混合时产生的噪声很低。实际检测，整个加热器的噪声约为50dB(A)。
③旋转热水流受其身离心的作用趋向壳体内壁，受挤压后从壳体上、下板外孔以一定的角速甩出，能推动附近乃致整个水箱中的水旋转，使水温趋于一致，
④热水从壳体上、下板外孔甩山后在壳体内形成负压，加热器外冷水沿壳体上、下板内孔吸入壳体内。
⑤如此循环将水箱中的水加热升温。
