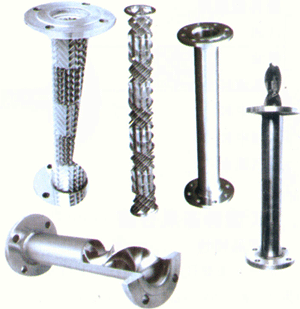

静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。
静态混合器的压力降计算
静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。
1、SV型静态混合器
■产品特性
SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度系数为
。

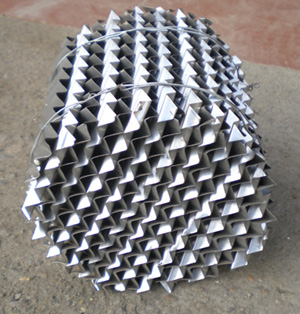

SV型静态混合器内件(混合单元)
■产品型号
规 格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
SV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
SV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
SV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
SV-3.5/50 |
50 |
3.5 |
3.5-7 |
SV-3.5/65 |
65 |
3.5 |
5-12 |
SV-5/80 |
80 |
5 |
9-18 |
SV-5/100 |
100 |
5 |
14-28 |
SV-5～7/125 |
125 |
5-7 |
24-34 |
SV-5～7/150 |
150 |
5-7 |
30-60 |
|
规 格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SV-5～20/200 |
200 |
5-20 |
56-110 |
SV-5～20/250 |
250 |
5-20 |
88-176 |
SV-5～30/300 |
300 |
5-30 |
125-250 |
SV-7～30/350 |
350 |
7-30 |
173-346 |
SV-7～30/400 |
400 |
7-30 |
226-452 |
SV-7～30/450 |
450 |
7-30 |
286-572 |
SV-7～30/500 |
500 |
7-30 |
353-706 |
SV-7～30/600 |
600 |
7-30 |
505-1010 |
SV-7～30/1000 |
1000 |
7-30 |
1413-2826 |
SV-15～30/1200 |
1200 |
15-30 |
1630-3260 |
|
■典型应用
汽油 柴油 油品调和 盐水中和 酸喊中和 煤气混合
2、SK型静态混合器
■产品特性
SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10
u m，液—液、液—固相的不均匀度系数为。

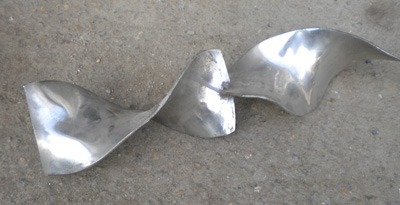

SK型静态混合器内件(混合单元)
■产品型号
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SK-5/10 |
10 |
5 |
0.15-0.3 |
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-16/32 |
32 |
16 |
1.4-3.2 |
SK-20/40 |
40 |
20 |
2.2-4.5 |
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-32.5-65 |
65 |
32.5 |
5.9-12 |
SK-40/80 |
80 |
40 |
9-18 |
|
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SK-50/100 |
100 |
50 |
14-28 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
SK-75/150 |
150 |
75 |
31-64 |
SK-100/200 |
200 |
100 |
56-110 |
SK-125/250 |
250 |
125 |
88-177 |
SK-150/300 |
300 |
150 |
127-255 |
SK-175/350 |
350 |
175 |
173-346 |
SK-200/400 |
400 |
200 |
226-452 |
SK-250/500 |
500 |
250 |
353-706 |
|
■典型应用
化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热
３、
SX型静态混合器
■产品特性
单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为。
SX型静态混合器内件(混合单元)
■产品型号
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SX-12.5/50 |
50 |
12.5 |
3.5-7.0 |
SX-16.25/65 |
65 |
16.25 |
6-12 |
SX-20/80 |
80 |
20 |
9-18 |
SX-25/100 |
100 |
25 |
14-28 |
SX-31.25/125 |
125 |
31.25 |
22-44 |
SX-37.5/150 |
150 |
37.5 |
30-60 |
|
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SX-50/200 |
200 |
50 |
56-110 |
SX-62.5/250 |
250 |
62..5 |
88-176 |
SX-75/300 |
300 |
75 |
125-250 |
SX-87.5/350 |
350 |
87.5 |
173-346 |
SX-100/400 |
400 |
100 |
226-452 |
SX-125/500 |
500 |
125 |
353-706 |
|
■典型应用
高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程
4、SL型静态混合器
■产品特性
SL单元由交叉的横条按一定规律构成许多L型单元，它的技术性能：液—液、液—固相的不均匀度数为 ≤5％。
■产品型号
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SL-12.5/25 |
25 |
12.5 |
0.7-1.4 |
SL-16/32 |
32 |
16 |
1.4-2.9 |
SL-20/40 |
40 |
20 |
2.3-4.6 |
SL-25/50 |
50 |
25 |
3.5-7 |
SL-40/80 |
80 |
40 |
9-18 |
SL-50/100 |
100 |
50 |
14-28 |
SL-75/150 |
150 |
75 |
32-64 |
|
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SL-100/200 |
200 |
100 |
56-110 |
SL-125/250 |
250 |
125 |
88-176 |
SL-150/300 |
300 |
150 |
127-255 |
SL-175/350 |
350 |
175 |
173-346 |
SL-200/400 |
400 |
200 |
226-452 |
SL-250/500 |
500 |
250 |
353-706 |
SL-300/600 |
600 |
300 |
410-814 |
|
■典型应用
污水处理 高聚合物混合 传热反应 热交换器
5、SH型静态混合器
■产品特性
SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度。
■产品型号
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SH-3/15 |
15 |
3 |
0.1-0.2 |
SH-4.5/20 |
20 |
4.5 |
0.2-0.4 |
SH-5/25 |
25 |
5 |
0.5-1.1 |
SH-7/32 |
32 |
7 |
0.9-1.8 |
SH-9/40 |
40 |
9 |
1.6-3.2 |
SH-12/50 |
50 |
12 |
2.3-4.6 |
|
规 格 型 号 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SH-19/80 |
80 |
19 |
4.0-8.0 |
SH-24/100 |
100 |
24 |
6.5-13.0 |
SH-36/150 |
150 |
36 |
31-63 |
SH-49/200 |
200 |
49 |
54-108 |
SH-74/300 |
300 |
74 |
124-248 |
SH-124/500 |
500 |
124 |
174-348 |
|
注：两端法兰尺寸按产品公称直径放大一档。
■典型应用
丙烯酰胺混合
高分子材料混合、配色、传热
静态混合器安装
型号 |
安装形式 |
SV |
气—液相：垂直安装（并流及逆流）
液—气相：水平或垂直（自下而上）安装，装置效果相仿
气—气相：水平或垂直（气相密度差小，方向不限）安装 |
SX |
液—液相：水平或垂直（自下而上）安装，装置效果相仿 |
SL |
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：水平或垂直（自下而上）安装 |
SH |
气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式 |
SK |
活络单元的产品通常以没有定位装置的一端为进口端。
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：垂直装置（由上而下） |
静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。
订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质 b流量kg／h c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kg／m3
g允许压损Mpa h法兰标准 i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
附：SN型分配器
■产品特性
流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到的使用效果。
■产品应用
适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器， 当主流与次流压力平衡时选用一般形式分配器。
■分配器形式
■分配器选用
SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。
