OXB系列氧气用点阀箱 |
(一)、OXB/A1-4型氧气用点阀箱
1、用途
本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点，也能同氧气汇流排配套使用于上述各种用户点。
2、结构特点
本产品外部保护采用天蓝色烤漆防锈，阀箱接点可供1-4把焊炬或割炬分别使用，也可供同时使用。由于每个接点都分别配有减压器避免了同时使用时压力、流量的波动，内部所有管路均采用不锈钢（1Cr18Ni9Ti)制作。阀箱门接有箱体专用锁，便于集中管理，可避免因误操作造成的能源浪费和泄漏引起的不安全因素。
3、产品技术参数 |
氧气点阀箱技术参数 |
|
OXB/A-1型 |
OXB/A-2型 |
OXB/A-3型 |
OXB/A-4型 |
正常使用压力MPa |
0.1～1.6 |
0.1～1.6 |
0.1～1.6 |
0.1～1.6 |
流量Nm3/H |
15～60 |
30～120 |
45～180 |
60～240 |
外形尺寸mm |
1200×960×320 |
1200×960×320 |
1200×960×320 |
1200×960×320 |
接头规格 |
DN10×1 |
DN10×2 |
DN10×3 |
DN10×4 |
接管法兰规格 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
PN4.0或PN2.5 DN25 |
|

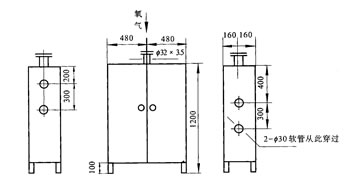

| 4、OXB/1-4型氧气接点阀箱安装示意图 |
|
5、选用说明
当进气压力P≤2.5MPa时，入口配JB/T81-94平焊钢法兰。
当进气压力2.5<P≤4.0MPa时，入口配JB/T82.2-94对焊钢法兰。
请用户订货时注明。
(二)、OXB/B1-3型氧气用点阀箱
1、用途
本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点，也能同氧气钢瓶组配套使用于上述各种用户点。
2、结构特点
本产品外部保护采用天蓝色烤漆防锈，阀箱接点可供1-3人分别使用，也可供同时使用。所用仪表可通过阀箱面板窥视孔直接观察，内部所有管路均采用不锈钢（1Cr18Ni9Ti）制作；阀箱门接有箱体专用锁，便于集中管理，可避免因误操作造成的能源浪费和泄漏引起的不安全因素。
3、产品技术参数 |
氧气点阀箱技术参数 |
|
OXB/B-1型 |
OXB/B-2型 |
OXB/B-3型 |
正常使用氧气压力MPa |
0.8～1.6 |
0.8～1.6 |
0.8～1.6 |
流量Nm3/H |
15～30 |
30～45 |
45～100 |
外形尺寸mm |
1000×500×240 |
1000×500×240 |
1000×500×240 |
接头规格 |
见附图 |
见附图 |
见附图 |
|
安装示意图 |
|
注意事项
本产品在安装过程中请注意进出气口不可接反，发现堵塞应清洗，使用一年后应进行全面检修。 |
